Переход на электромобиль приносит массу преимуществ: от мгновенного крутящего момента до кратного снижения расходов на топливо и техническое обслуживание. Однако для многих новичков (а иногда и опытных водителей) самым сложным этапом становится процесс зарядки и подбор правильного оборудования.
Зарядка электромобиля — это упорядоченный шестиэтапный процесс, который включает в себя: физическое подключение, включение низковольтного вспомогательного питания, квитирование (распознавание), настройку параметров, непосредственно передачу энергии и окончание зарядки. Первым и ключевым шагом здесь всегда является подтверждение соответствия зарядного разъема и интерфейса самого автомобиля. Если стандарты не совпадают, бортовая система управления батареей (BMS) и станция не смогут обменяться данными, и стандартная зарядка просто не начнется
В этом руководстве мы подробно разберем все типы разъемов, нюансы подбора кабелей и правила использования переходников.

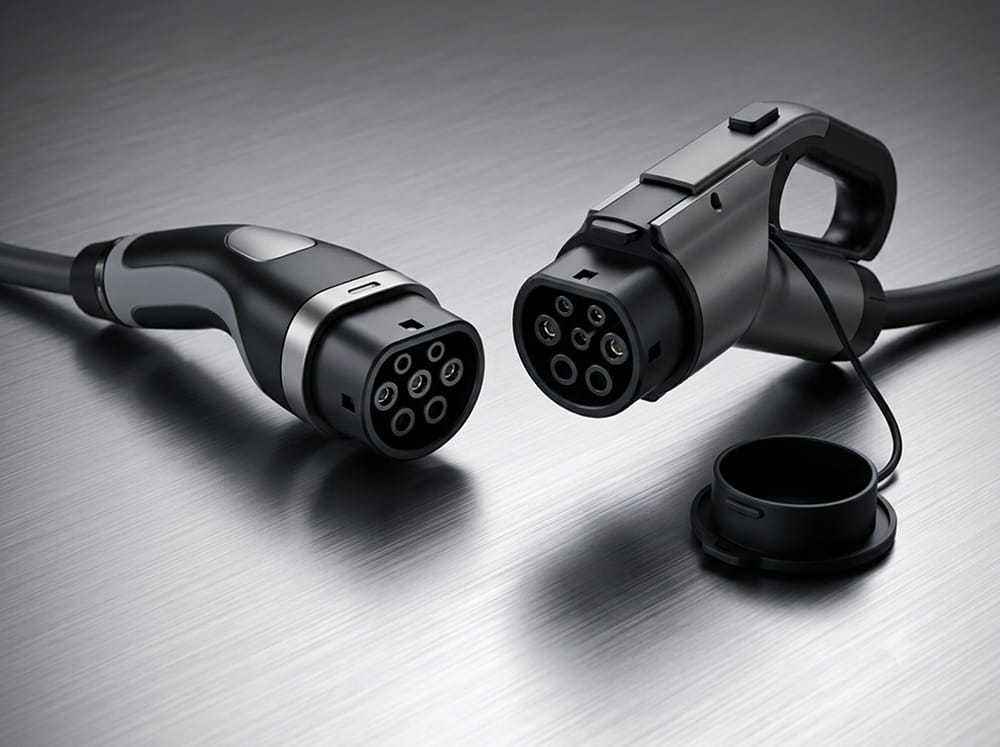

Международные стандарты и типы разъемов (Коннекторы)
Мировой рынок электромобилей разделен на несколько технологических зон, каждая из которых использует свои типы портов для зарядки переменным током (AC — медленная/дневная зарядка) и постоянным током (DC — быстрая зарядка).
Type 1 (J1772)
- Тип тока: Переменный (AC), однофазный.
- Описание: Пятиконтактный разъем, стандарт для американских и старых японских электромобилей.
- Характеристики: Максимальный ток обычно ограничен 32А или 16А, что выдает мощность от 3.5 кВт до 7.4 кВт.
Type 2 (Mennekes)
- Тип тока: Переменный (AC), однофазный или трехфазный.
- Описание: Семиконтактный разъем, являющийся официальным стандартом для Европы. Активно применяется на российских публичных и домашних станциях.
- Характеристики: Способен пропускать трехфазный ток. Стандартная мощность для большинства современных европейских электромобилей при домашней зарядке составляет 11 кВт, но общественные AC-станции могут выдавать до 22 кВт.
GB/T (Китайский стандарт)
- Тип тока: Раздельные разъемы для AC (переменный ток) и DC (постоянный ток).
- Описание: Национальный стандарт Китая. С учетом массового импорта китайских электромобилей, порты GB/T стали одними из самых востребованных в РФ.
- Характеристики: Китайские интерфейсы AC часто рассчитаны на ток 16А (мощность 3.5 кВт, как у подключаемых гибридов и некоторых чистых электрокаров типа Dongfeng Junfeng ER30) или на 32А (мощность до 7 кВт). Постоянный ток (GB/T DC) обеспечивает сверхбыструю зарядку на мощных станциях.
CCS (Combined Charging System) — CCS1 и CCS2
- Тип тока: Постоянный ток (DC) + совмещенный разъем переменного тока.
- Описание: Комбинированные разъемы. CCS1 базируется на американском Type 1, а CCS2 — на европейском Type 2. CCS2 является самым распространенным стандартом для быстрой зарядки в России и Европе.
- Характеристики: Позволяют заряжать машину на быстрых и сверхбыстрых коммерческих ЭЗС (мощностью от 40 кВт до 160–240 кВт и выше) за 15–35 минут.
CHAdeMO
- Тип тока: Постоянный ток (DC).
- Описание: Японский стандарт для быстрой зарядки, встречающийся на таких автомобилях, как Nissan Leaf.
- Характеристики: Постепенно уступает позиции стандартам CCS2 и GB/T, но все еще массово поддерживается большинством мультистандартных быстрых станций.
NACS (North American Charging Standard / Tesla)
- Тип тока: Универсальный (совмещает AC и DC в одном компактном разъеме).
- Описание: Фирменный разъем Tesla, ставший открытым стандартом в Северной Америке.
- Характеристики: Современные мультистандартные станции премиум-уровня оснащаются портами NACS, что позволяет заряжать американские версии Tesla напрямую без использования громоздких переходников.
Как подбирать кабели и определять мощность зарядки
Скорость восполнения энергии зависит не только от зарядной станции. Фактическая мощность процесса всегда принимает меньшее из двух значений: максимальной мощности ЭЗС и предельной мощности бортового зарядного устройства автомобиля (On-Board Charger).
При выборе зарядного кабеля и оценке времени зарядки учитывайте три важнейших фактора:
- Параметры бортового зарядного устройства (AC): Зарядная станция переменного тока выполняет лишь защитную и питающую функцию. Преобразованием переменного тока в постоянный (для батареи) занимается встроенный в машину блок. Если бортовой чарджер вашего авто ограничен током 13А (как у некоторых модификаций BYD Song DM), то даже от станции на 16А машина будет потреблять максимум 13А, выдавая скромные 2.8–2.9 кВт.
- Ограничения интерфейса автомобиля: На этикетке зарядного порта автомобиля всегда указаны номинальные параметры. Например, если интерфейс рассчитан на 16А, предел зарядки составит ~3.5 кВт. Если разъем поддерживает 32А (например, BYD Tang DM100 или Tesla Model 3), мощность может достигать 7 кВт при однофазном подключении.
- Программные лимиты: Владелец может самостоятельно ограничить зарядный ток в целях безопасности или экономии через центральный экран автомобиля или мобильное приложение. Если на мощном посте 32А в настройках машины выставлен лимит 16А, зарядка пойдет строго на 16А.
Переходники и адаптеры: правила безопасного использования
Если разъем общественной станции не совпадает с портом вашего электромобиля, приходится использовать переходники (например, Type 2 – GB/T, CCS2 – GB/T DC или Type 2 – Type 1).
Чтобы процесс оставался безопасным и эффективным, следуйте жестким правилам:
- Контроль физического соединения: Порты зарядных разъемов оснащены функцией автоматической блокировки во избежание случайного отсоединения кабеля под напряжением. Убедитесь, что переходник плотно защелкнулся с обеих сторон.
- Защита от влаги и погодных условий: Хотя стационарные разъемы станций защищены по стандартам IP54/IP65, стыки кабелей и переходников уязвимы. Во время сильного ливня или метели используйте навесы и защищайте открытые соединения от прямого попадания воды.
- Чистота контактов: Регулярно очищайте коннекторы и переходники от пыли, грязи и мусора, используя сжатый воздух. Зимой обязательно удаляйте снег и наледь перед подключением.
Что делать, если кабель или переходник заблокировался в порту?
Если после окончания сессии блокирующее устройство не отпускает разъем, ни в коем случае не применяйте грубую физическую силу — так можно сломать фиксаторы. Попробуйте следующие шаги:
- Штатная разблокировка: Повторно заприте и отоприте автомобиль с ключа — часто автоматика разблокирует порт самостоятельно. Также можно остановить и перезапустить сессию через приложение или саму станцию.
- Внутренние функции авто: Проверьте наличие физической кнопки разблокировки возле порта или функцию принудительного отжатия фиксатора в меню мультимедиа.
- Аварийный трос: У каждого разъема есть устройство аварийной разблокировки. Вы можете уточнить у оператора ЭЗС или в инструкции к автомобилю, где находится скрытый механический флажок/тросик (обычно под капотом или под обшивкой багажника), и потянуть за него.
- В зимний период: Причиной блокировки может стать банальное замерзание замка. Аккуратно отогрейте разъем теплом рук или салонным обогревателем.
Чек-лист для покупателя зарядной станции
Перед приобретением оборудования для дома или коммерческого использования убедитесь, что оно закрывает ключевые технические потребности:
- Соответствие стандартам безопасности: Оборудование должно строго отвечать действующим нормативным актам (например, ГОСТ Р МЭК 61851-1-2013).
-
Правильный подбор разъемов под задачи:
- Для частного гаража или дома оптимальны настенные компактные DC-станции мощностью 40 кВт (такие как серия Двина Компас 40), оснащенные мультипликативным набором «европейских» и «китайских» разъемов: CCS2, CHAdeMO, GB/T DC и CCS1. Они обеспечат быструю зарядку батареи до 80% примерно за час.
- Для публичных коммерческих зон (ТЦ, отели, трассы) необходимы мощные напольные хабы от 150–160 кВт до 240 кВт (например, Двина Вектор). Такие станции должны иметь мультистандартные кабели постоянного тока (CCS2, GB/T DC, CHAdeMO, NACS) для одновременного обслуживания любых типов электромобилей без использования клиентских переходнико
