С ростом емкости батарей электромобилей и увеличением мощности зарядных станций ключевой проблемой как для частных домовладельцев, так и для коммерческих объектов становится дефицит выделенной электрической мощности. Попытка одновременно заряжать машину на максимальных параметрах и использовать другие энергоемкие приборы гарантированно приводит к перегрузке сети, срабатыванию вводного автомата и полному обесточиванию объекта.
Решением этой инженерной задачи является технология динамической балансировки мощности — Dynamic Load Balancing, или DLB. В данном руководстве мы подробно разберем физику и логику этого процесса, алгоритмы работы оборудования и сценарии его применения.
Что такое DLB: физика и логика процесса
В основе технологии DLB лежит принцип непрерывного мониторинга доступного лимита электроэнергии в режиме реального времени. Чтобы понять, как это работает, можно использовать простую бытовую аналогию с водопроводом: если кто-то включает душ, а в это же время на кухне открывают кран и запускают стиральную машину, напор воды в душе резко падает. Электрическая сеть функционирует похожим образом: у любого здания есть жесткий лимит общей мощности, превышать который нельзя.
Как работает алгоритм без DLB
Обычная не «умная» зарядная станция всегда пытается потреблять фиксированный ток, например 16 А или 32 А, который настроен в ее параметрах или затребован автомобилем через бортовое зарядное устройство — On-Board Charger. Если в этот момент общая нагрузка на здание превышает критический порог, вводной автомат мгновенно отключает питание из-за перегрузки.
Как работает алгоритм с функцией DLB
Станция, оснащенная модулем умной зарядки, постоянно анализирует текущий баланс энергии. Ее логика делится на три условных этапа:
- Измерение общего потребления: специальные датчики фиксируют, сколько ампер или киловатт расходует объект прямо сейчас.
- Вычисление свободного остатка: из общего выделенного на здание лимита вычитается текущее потребление всех включенных приборов или систем.
- Корректировка параметров зарядки: станция мгновенно передает автомобилю команду изменить зарядный ток, подстраивая его под этот свободный остаток.
Архитектура системы: датчики тока и протоколы связи
Чтобы система работала без задержек и сбоев, компоненты инфраструктуры должны обмениваться данными на аппаратном и программном уровнях.
Алгоритм работы датчиков тока

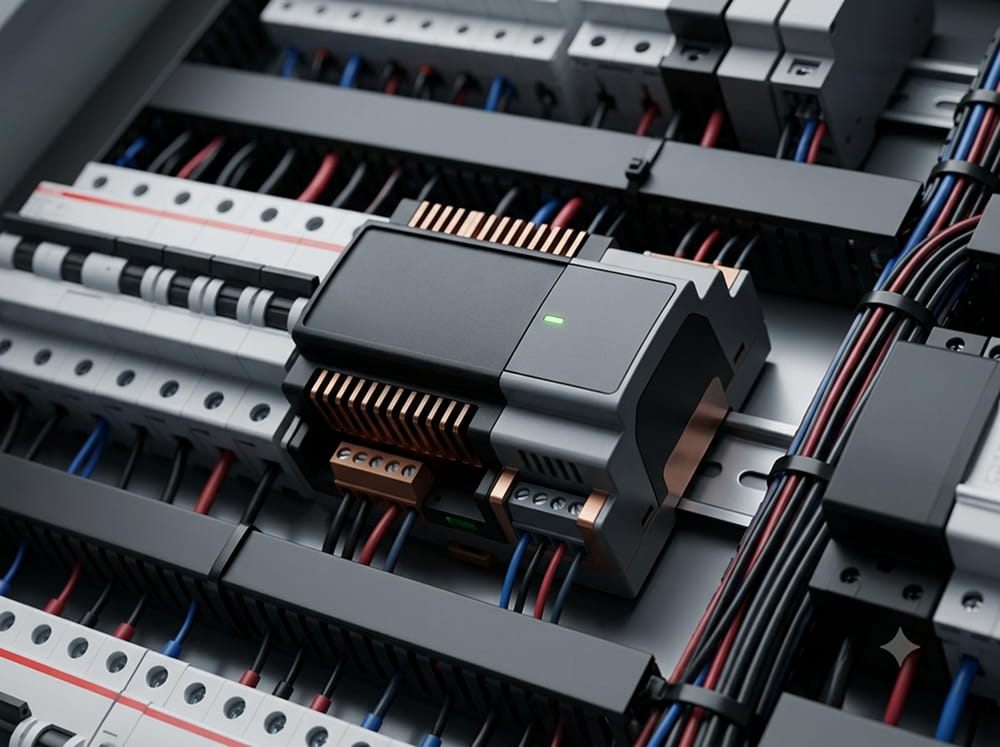

Основным «органом чувств» системы DLB являются внешние датчики тока — трансформаторы тока. Они монтируются непосредственно на вводной кабель здания после счетчика, но до распределения по внутренним группам потребителей.
- Датчики бесконтактно измеряют силу тока в амперах, проходящего по фазам.
- Информация о силе тока с частотой в доли секунды передается на контроллер зарядной станции.
- Как только датчик фиксирует всплеск потребления внутри здания, например включение мощного прибора, контроллер станции мгновенно генерирует сигнал на ограничение ампеража для электромобиля.
Роль программных протоколов
Для коммерческих сетей и умных зарядных хабов критически важна стандартизация программного обеспечения. Станции используют современные международные протоколы обмена данными, в частности OCPP 2.0.1.
Этот протокол позволяет удаленно управлять параметрами зарядных сессий, передавать телеметрию с датчиков в единую систему мониторинга управляющей компании и реализовывать сложные алгоритмы балансировки не просто между одной станцией и домом, а внутри целого зарядного кластера.
Сценарии работы технологии умной зарядки
Функция динамического распределения энергии адаптируется под разные задачи в зависимости от типа объекта, на котором развернута инфраструктура.
Сценарий №1: частный дом или дача
В частном секторе выделенная мощность на дом редко превышает 15 кВт.
- Ситуация: ночью электромобиль подключен к зарядной станции переменного тока AC. В доме активируется климатическая техника, бойлер или кухонное оборудование.
- Действие DLB: система мгновенно фиксирует, что свободный лимит сократился. Чтобы не допустить перегрузки сети и отключения вводного автомата, станция снижает зарядный ток автомобиля, например с 32 А до 16 А или 13 А.
- Результат: дом продолжает функционировать в штатном режиме, а электромобиль безопасно восполняет заряд на максимально возможной в данный момент скорости. Как только бытовые приборы отключаются, станция автоматически поднимает ампераж до исходного максимума.
Сценарий №2: коммерческий паркинг и общественные хабы
В условиях подземных паркингов жилых комплексов бизнес-класса, торговых центров или служебных стоянок бизнес-центров одновременно могут заряжаться десятки машин. Прокладывать кабель колоссального сечения и запрашивать мегаватты мощности у сетевых компаний экономически нецелесообразно. Здесь применяется групповая, или кластерная, балансировка.
Рассмотрим работу системы на примере зарядного узла, использующего современные напольные и настенные DC-станции постоянного тока:
- Динамическое распределение между портами: мощные напольные станции, например мощностью 160 кВт или 240 кВт, способны обслуживать несколько автомобилей одновременно. За счет интеллектуальной системы управления нагрузкой станция делит доступную мощность между подключенными портами, например распределяя ее по 80 кВт или 120 кВт на машину, в зависимости от текущих потребностей батарей и их способности принимать ток.
- Энергоэффективность кластера: когда на парковке развернута сеть из настенных станций, например несколько блоков по 40 кВт, они объединяются в единую логическую сеть через Ethernet или 4G/LTE. Интеллектуальный алгоритм следит за тем, чтобы суммарный ток всех станций не превышал лимит, выделенный на паркинг подстанцией.
- Важный экономический маркер: использование интеллектуальной системы управления нагрузкой и динамической балансировки позволяет экономить до 15% электроэнергии, а также полностью исключает необходимость проводить дорогостоящее усиление существующего электропитания здания и модернизацию трансформаторов.
Главные преимущества интеграции систем умной зарядки
- Абсолютная безопасность сети: полная защита от выбивания вводных автоматов, коротких замыканий из-за перегрузки и оплавления кабелей.
- Защита инвестиций и экономия: отсутствие необходимости переплачивать за технологическое присоединение дополнительных киловатт от электросетей.
- Максимальная утилизация мощности: система позволяет использовать каждый доступный киловатт сети «на полную мощность» в моменты, когда другие потребители отключены, например в ночные часы.
- Масштабируемость бизнеса: возможность постепенно наращивать количество зарядных постов на коммерческой парковке, не меняя корневую силовую инфраструктуру объекта.
